SolidWorks经典建模之玻璃烧杯





很多SolidWorks设计师在设计画图的时候会有这样的感觉，就是看着很简单，自己画变得很复杂，用了很多的命令特征，而同事朋友等等却用了几个简单的命令就可以达到效果。出现这个情况与我们的设计思路有关系，同样也关系到我们的画图经验，画的图多了，在遇到新图的时候就会胸有成竹，所以，多实战积攒经验，也会达到四两拨千斤的效果。



今天分享这个用SolidWorks建模玻璃烧杯，烧杯嘴的建模可能你会觉得比较难画，所以好的思路会更容易解决，一起来做一下。学会基本的烧杯画法以及烧杯上的数字和刻度的画法，举一反三，用到工作实践当中。



玻璃烧杯效果图

玻璃烧杯建模步骤

1.在前视基准面上绘制出如图所示草图

2.旋转360°

3.在前视基准面上画出两根中心线

4.新建基准面，参考前视基准面和中心线斜线的两个端点

5.在基准面1上绘出草图，注意添加相等几何关系

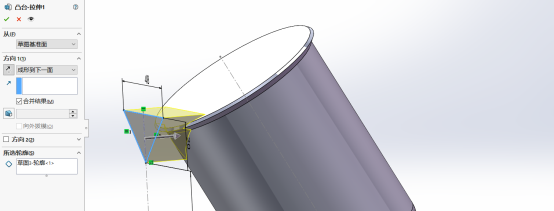

6.拉伸，方向选择成形到下一面

7.在前视基准面上画出草图

8.旋转切除360°

9.得到这样的模型

10.圆角，半径3mm

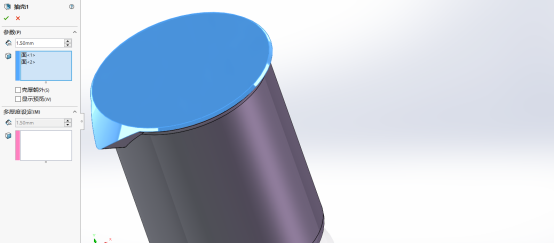

11.抽壳，选中顶端的两个蓝色面，厚度1.5mm

12.圆角，半径0.75mm

13.新建基准面，距离前视基准面40mm

14.在新建基准面2上画出草图，注意添加相等几何关系，字体大小及位置合适即可

15.包覆，蚀雕，深度0.1mm

16.再在基准面2上输入刻度数字

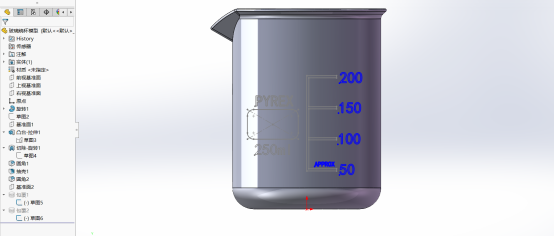

17.再次包覆，蚀雕，深度0.1mm

18.将显示类型改为上色

19.编辑外观，添加透明玻璃材质

20.编辑外观，给设计树中的特征包覆1添加上黑色外观

21. 编辑外观，给设计树中的特征包覆2添加上红色外观

22.完成
