SolidWorks常用几种中间格式的区别

使用SolidWorks的工程师都知道，三维数据交流和格式转换通常情况下离不开中间格式的作用，在SolidWorks中可使用的导入导出格式非常多，其中使用最多的格式大多是*.x_t, *.x_b, *.igs, *.stp。但是你知道导出哪种格式最好吗？最能够降低模型的失真破面？你最常用的又是哪种呢？

首先，我们看一下SolidWorks常见的几种中间格式文件信息文件格式区别：

文件格式	区别
Parasolid (.x_t、x_b)	Parasolid是SW建模内核，可直接读取此格式文件，但因为数据只定义实体本身（面、边、顶点），所以没有历史建模步骤。
STEP (.step、.stp)	STEP代表产品数据交换标准，也可称ISO，是一种计算机解释性表示和交换产品数据的国际标准，即可作为中间格式，还可以为实现和共享产品数据库以及归档的基础。STEP203针对通用机械设计，STEP214针对汽车行业的解决方案。
IGES (*.igs)	IGES代表初始图形交换规范，转换为IGES，会为模型和工程图文件的所有实体创建单独的实体类型编号，来定义实体的类型，有多种映射实体的方法，用户自行定义。

其次是导出数据速度、导入数据速度、导入模型完整性这三方面。（测试中的导出方式采用SolidWorks另存为功能，导入则直接通过文件打开功能打开对应的文件格式。）

我们以一个例子说明：

1.当使用Parasolid格式导入模型后的图形效果，如下图所示：

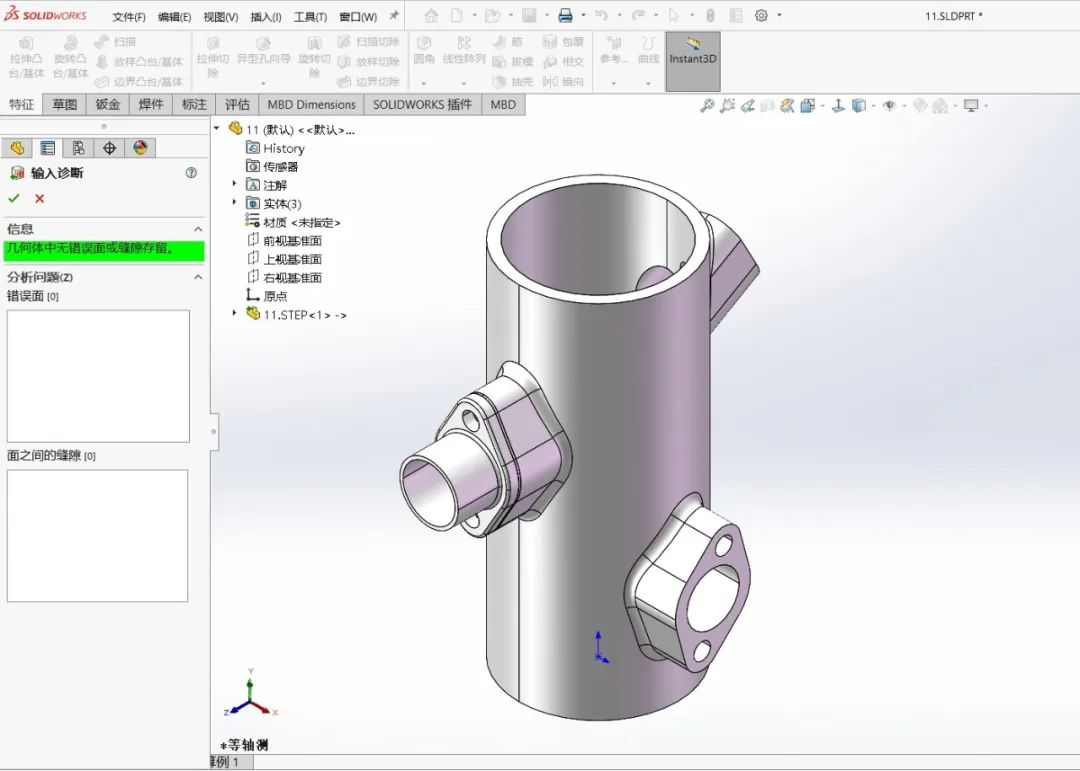

2.使用STEP格式导入模型后的图形效果，如下图所示：

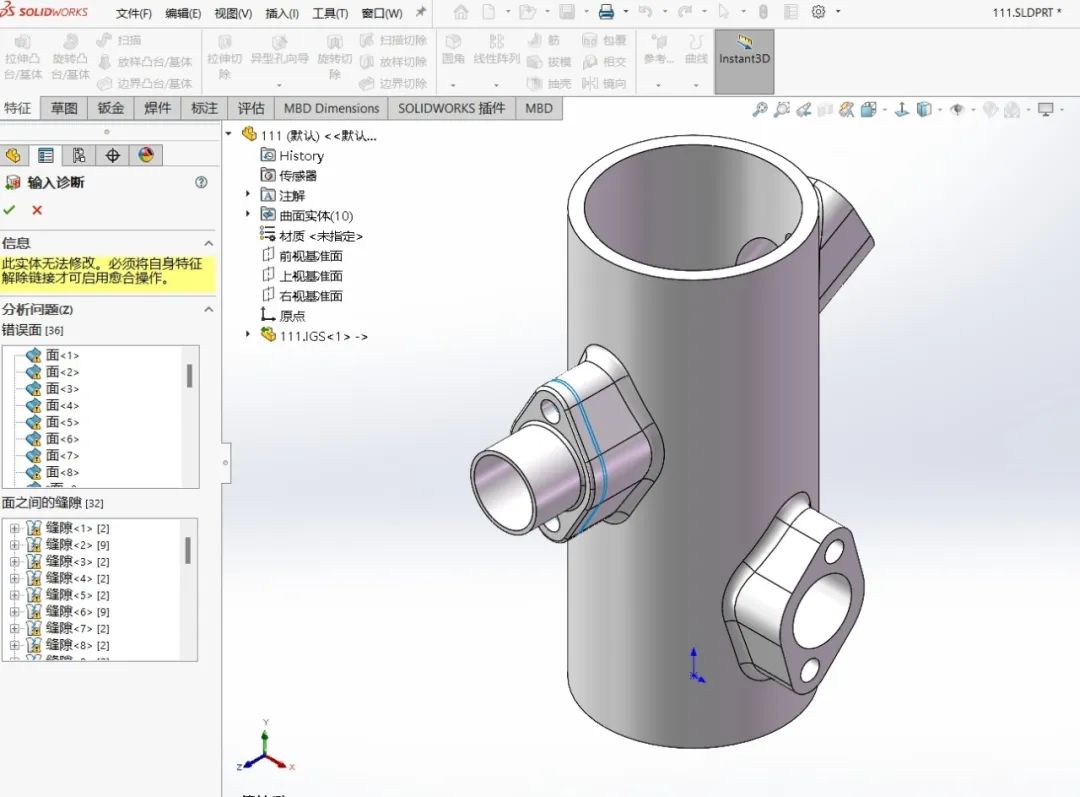

3.使用IGES格式导入模型后的图形效果，如下图所示：

测试结果列举在表格中：

格式	导出数据速度	导入数据速度	导入模型完整性
Parasolid	较快	较快	较完整
STEP	较慢	较慢	基本完整
IGES	较慢	较慢	部分出现错误
