SolidWorks快速管道布局入门级教程来啦！

SolidWorks快速管道

布局入门级教程

今天小景给朋友们带来一篇关于SolidWorks Routing插件的使用实例——管道布线教程。大家可以根据教程进行实战操作，以便掌握基础技能哦~我们以视频+图文的形式进行教学，包教包会，还等什么？赶快动手试试吧！

PS：本次教程我们所用的软件是SOLIDWORKS 2021版本。

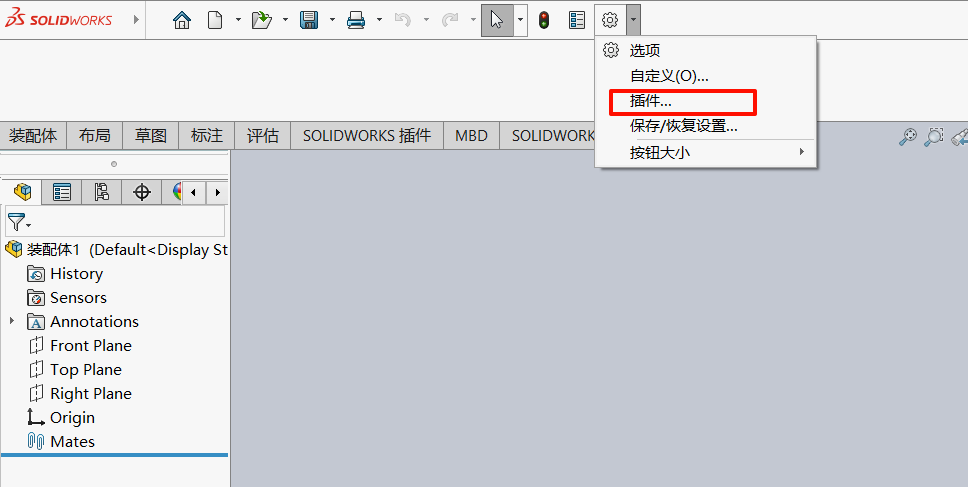

步骤 2

勾选SOLIDWORKS Routing活动插件，如果长期使用的话可勾选旁边的“启动”

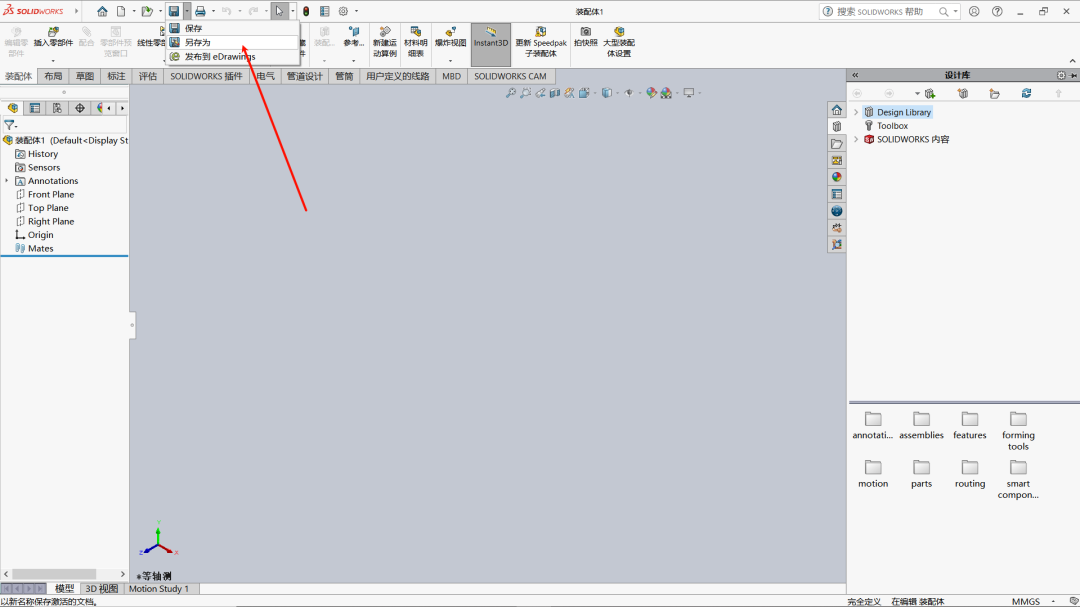

步骤 3

保存装配体

步骤 4

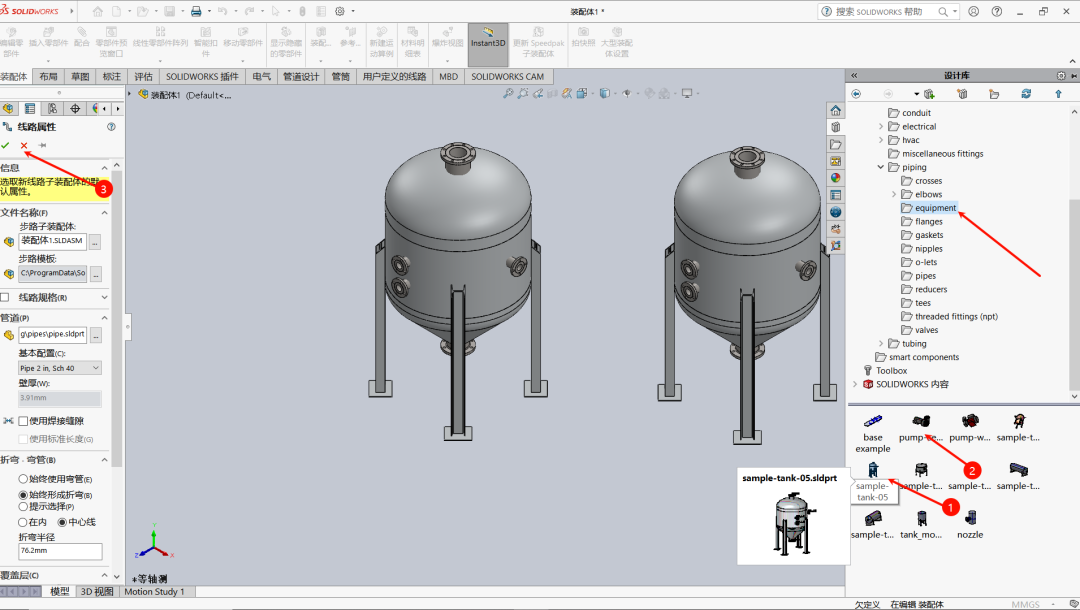

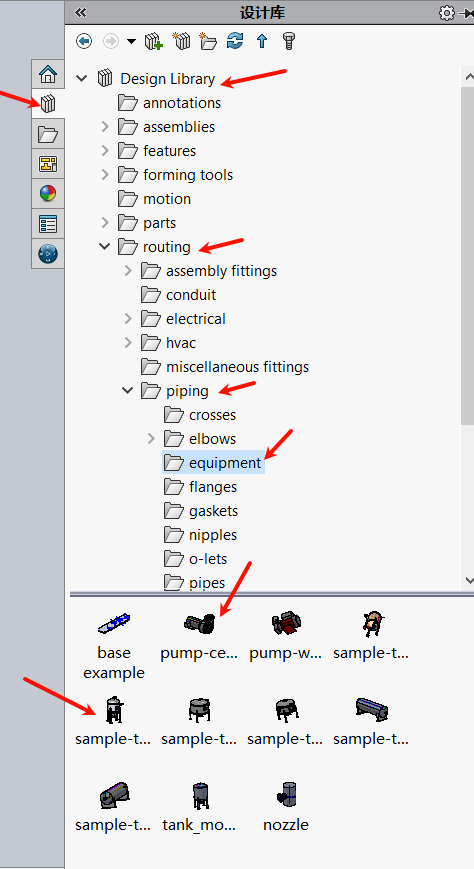

打开设计库，找到所在文件夹，拖入水罐和水泵设备

步骤 5

软件提示插入一个新线路的子装配体，这里只要水罐的零件，不要子装配体，点击“取消”

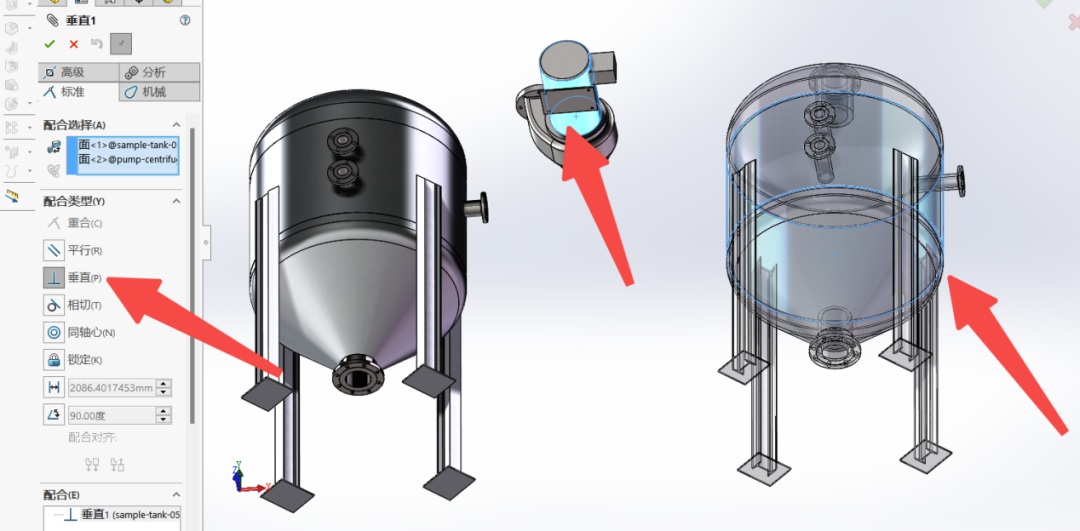

步骤 6

添加配合关系，使三个部件位于同一平面

步骤 7

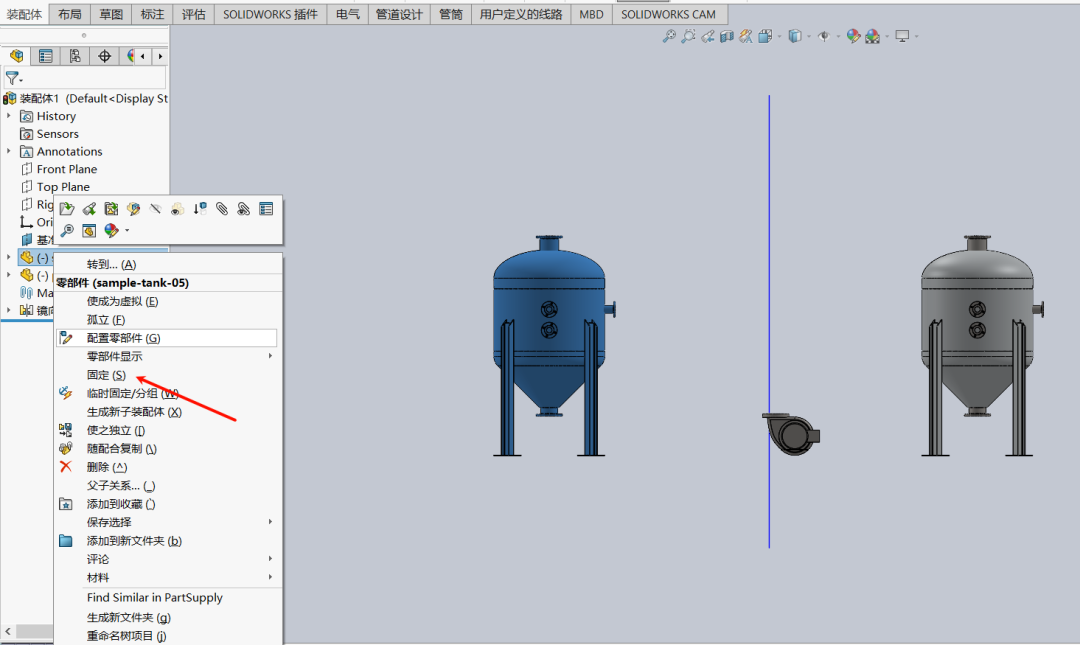

布置完成后固定，便于后续布线

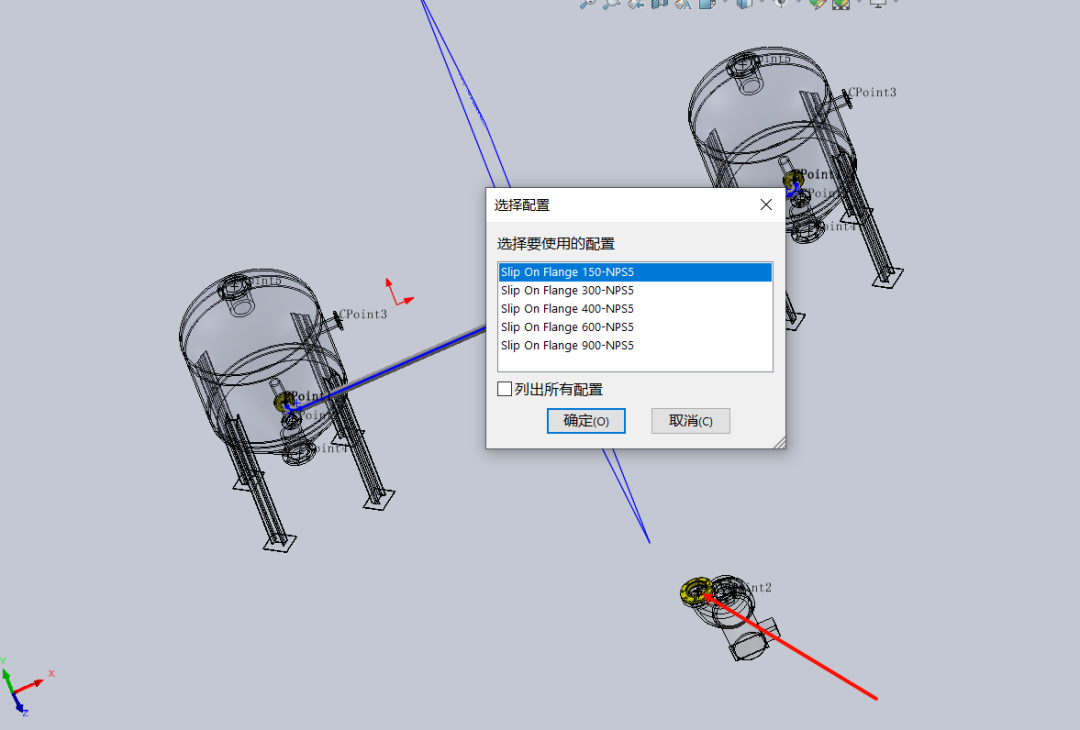

步骤 8

打开设计库拖入法兰，拖入位置如图所示

步骤 9

生成一个管道的子装配体，所以要选择“确认”

步骤10

进行管道布置，用草图的直线连接两个端点，自动生成管道

步骤 11

在水泵上方拖入法兰

步骤 12

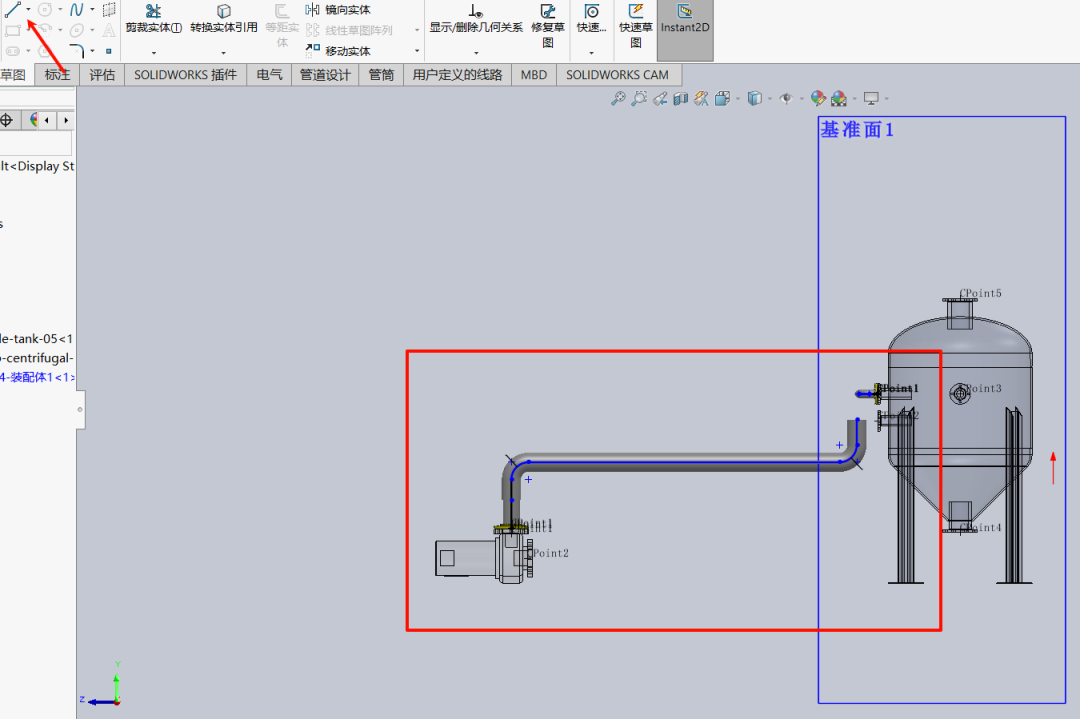

继续通过草图绘制生成管道

步骤 13

由于水泵的管道太粗，无法和水罐的管道连接。在设计库中拖入一个变径接头( piping——reducers ) 。直接把接头拖到管道上

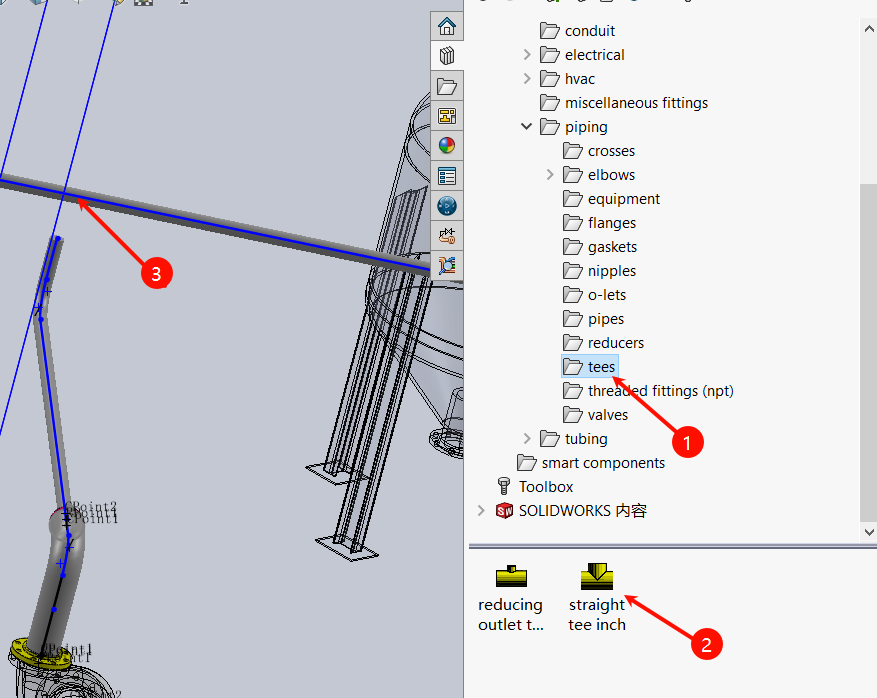

步骤 14

在管道中间（3位置）拖入一个三通（右击管道点击编辑线路可使连接件与管道相连），长按鼠标左键不放，按tap键可切换连接件方向

步骤 15

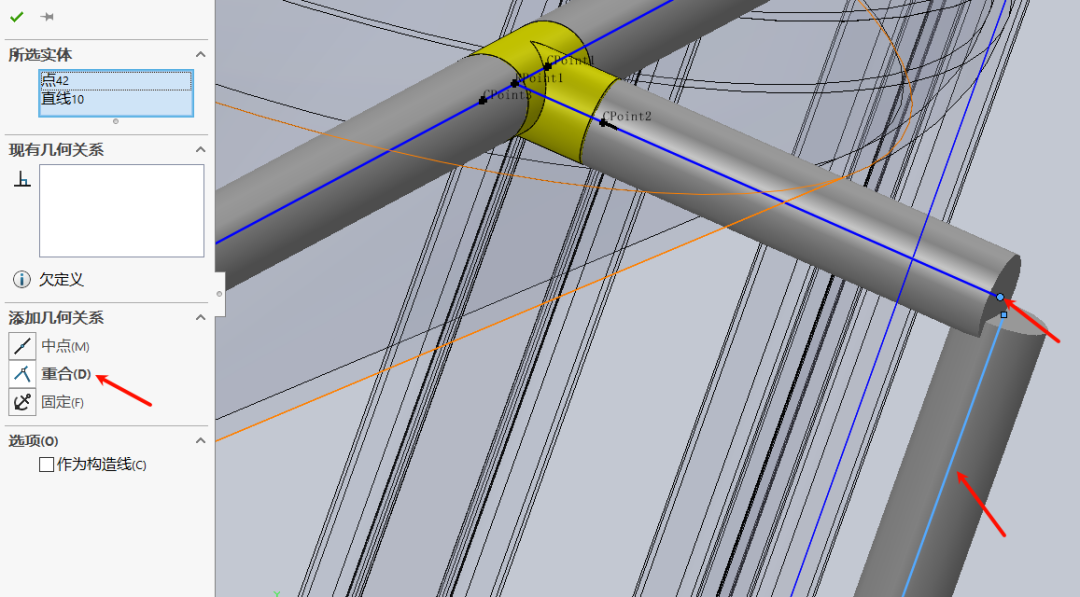

草图编辑中将所选直线和点添加重合关系，再调整草图，使管道连通

步骤 16

打开设计库，在图示位置添加阀门

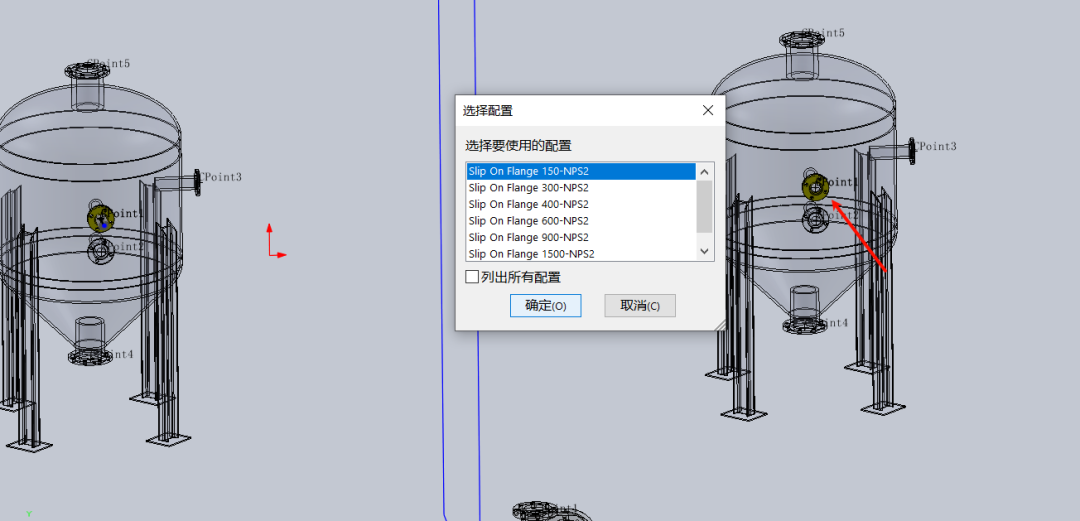

步骤 17

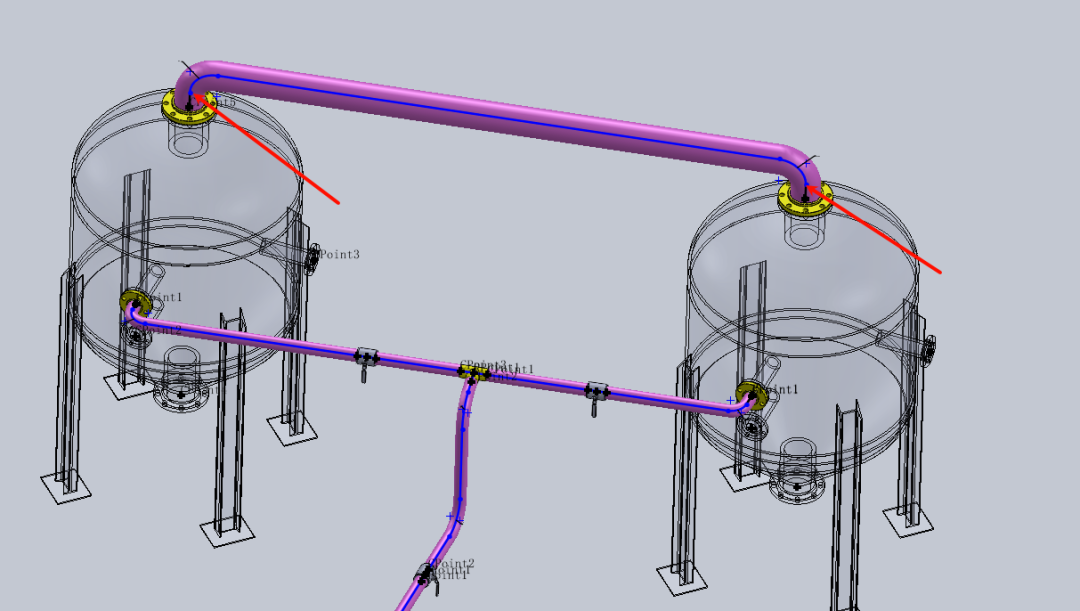

接下来开始铺设第二条管道，在两水罐顶部拖入法兰，步骤如上

步骤 18

生成一个管道的子装配体，所以要选择“确认”

步骤 19

进入草图编辑，用直线连接两端点，自动生成管道

步骤 20

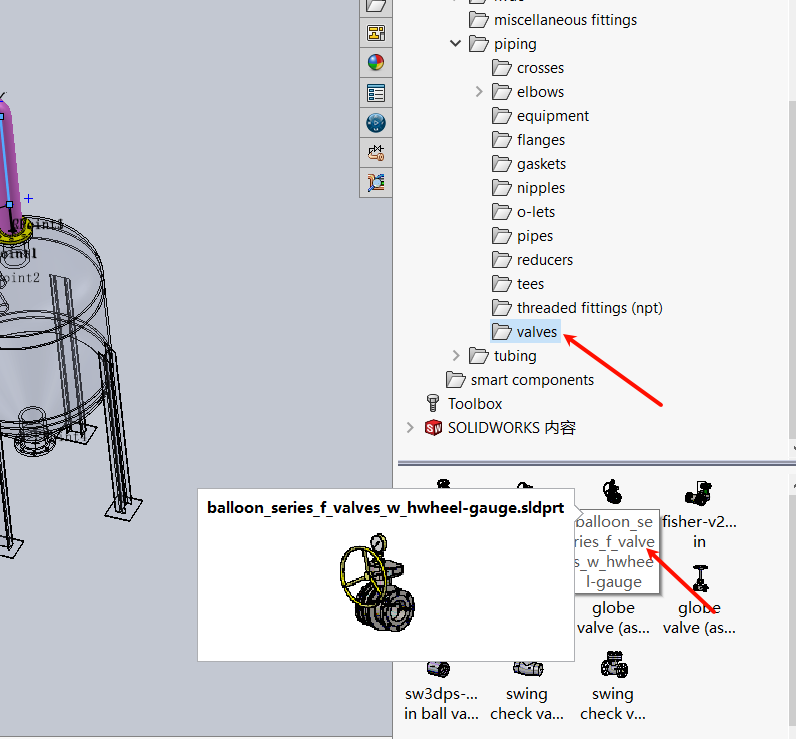

打开设计库，在管道中间拖入球形阀（右击管道点击编辑线路可使连接件与管道相连）

步骤 21

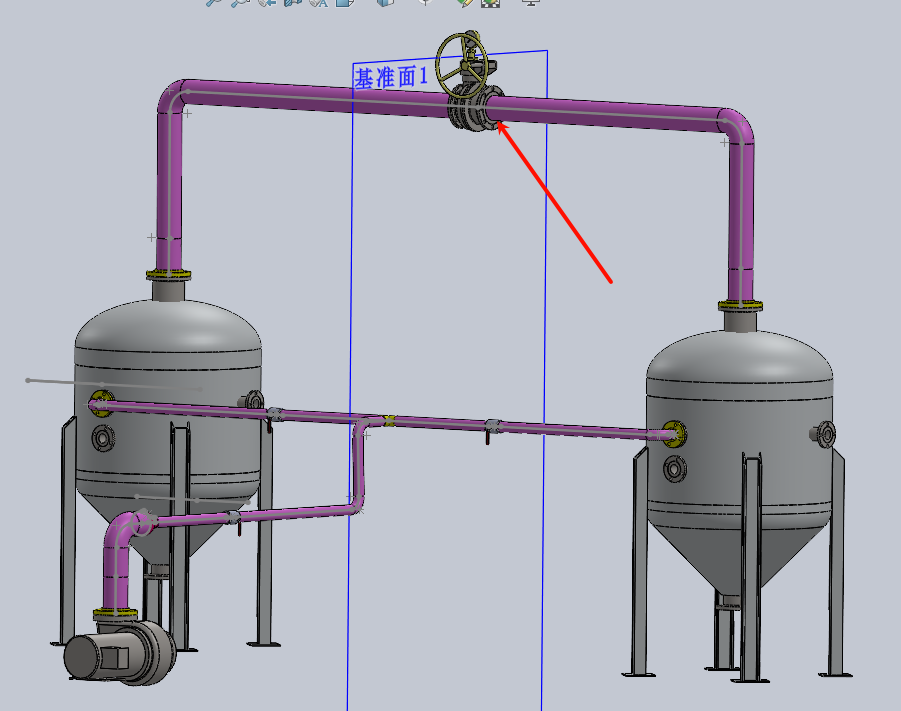

球形阀位置如图所示

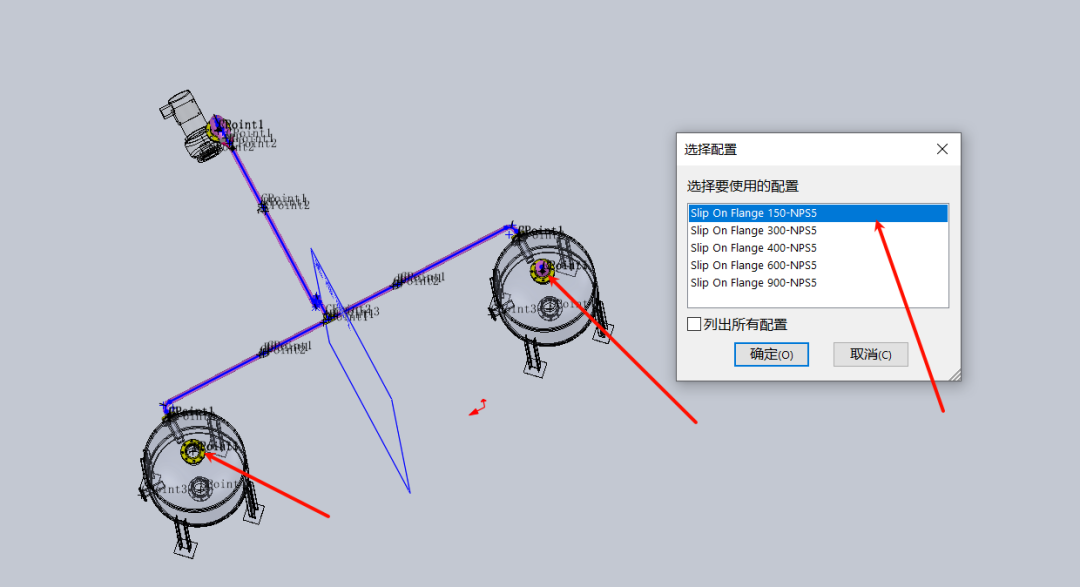

步骤 22

对第三条管道进行设置，首先打开设计库，在图示三个位置拖入法兰

步骤 23

在第二个水罐下方拖入三通，鼠标左键不放+tap键对位置进行调整

步骤 24

位置放置及调整

步骤 25

通过草图编辑进行管道布置，可用tap键进行视图角度切换，添加两直线关系进行位置调整

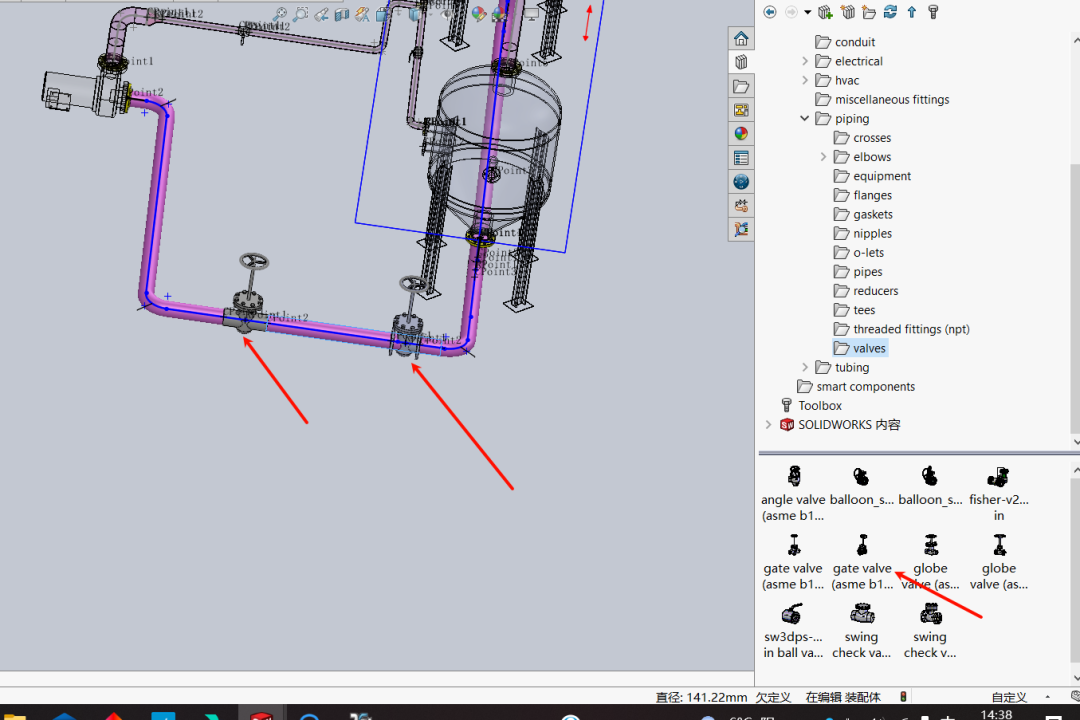

步骤 26

打开设计库，在图示位置加入两门阀（右击管道点击编辑线路使连接件与管道相连）

步骤 27

注意这里选“否”

步骤 28

打开设计库，在图示位置拖入摆式止回阀

步骤 29

打开设计库，在图示位置拖入fisher阀

步骤 30

完成管道设计
